立式渣浆泵型号及结构图

立式渣浆泵型号及结构图,渣浆泵作为一种较为专业的离心泵,很多刚刚接触此类产品的用户,对其比较陌生,今天我们就立式渣浆泵包括哪些型号,以及结构用图片的形式直观的认识一下。

还有一点需要强调的是,立式渣浆泵与潜水渣浆泵也是不同的,潜水渣浆泵运转时整个泵身和电机都可以潜入液面以下,而立式渣浆泵工作时电机是不能浸入水下的。

立式渣浆泵型号主要包括

ZJL立式渣浆泵:

一般常见的有

65ZJL-30

80ZJL-36

100ZJL-36

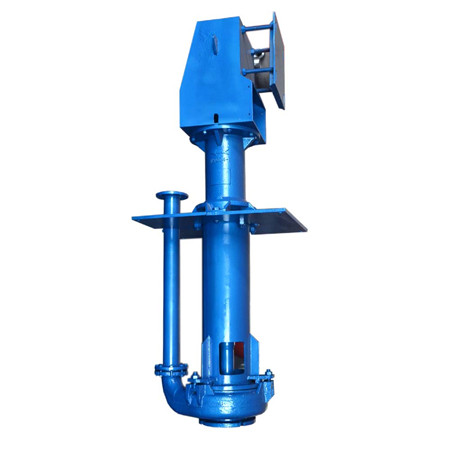

立式渣浆泵示意图

SP(R)液下渣浆泵

一般常见的型号有

65QV-SP(R)

100RV-SP(R)

150RV-SP(R)

液下渣浆泵也是立式渣浆泵,其外形与ZJL立式渣浆泵极其相似,只是其固定泵体螺栓一般为3个,而ZJL立式渣浆泵为4个

ZJL立式渣浆泵叶轮是闭式叶轮结构

SP液下渣浆泵叶轮一般为开式结构

另外SP系列有金属材质和衬胶材质两种,而ZJL只有一种金属耐磨材质

立式渣浆泵和液下渣浆泵的叫法不同主要是为了方便区分这两种极其接近的两个系列

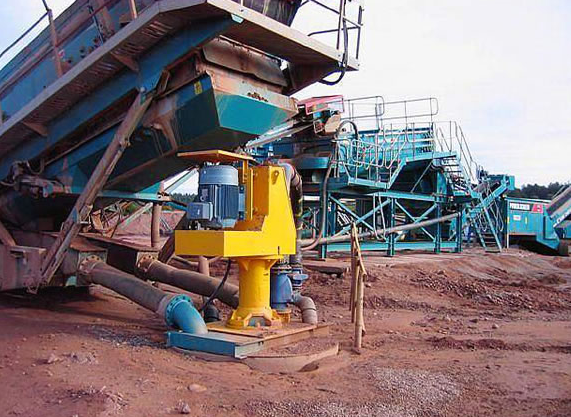

立式渣浆泵现场应用

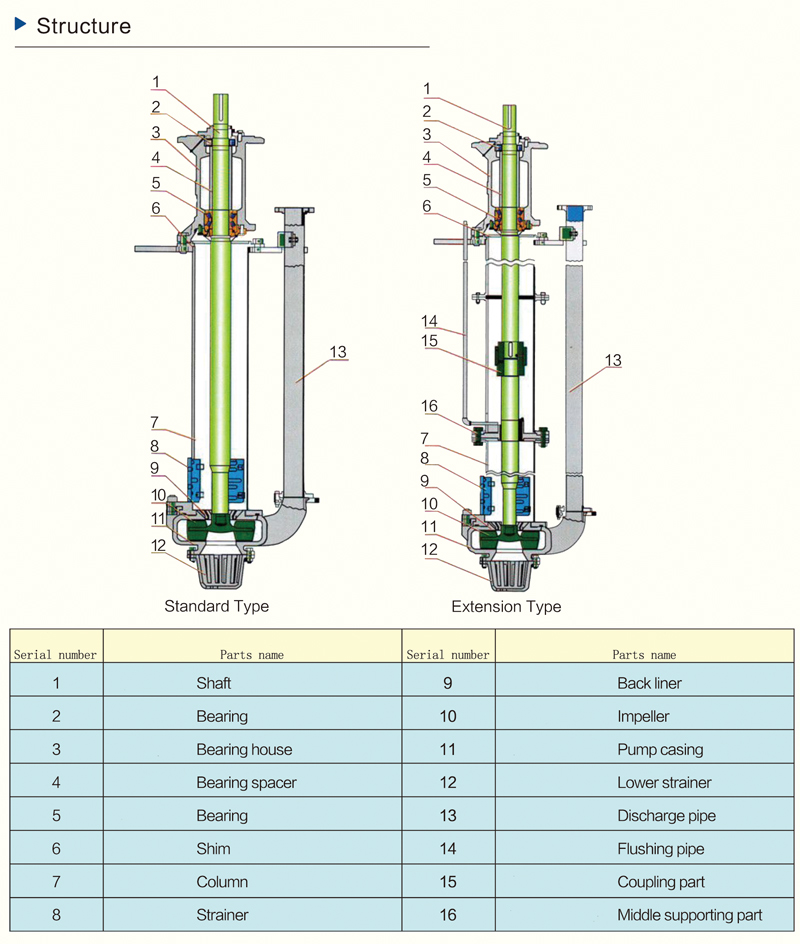

立式渣浆泵结构图

从以下结构图可以看出,立式渣浆泵最主要特征是其泵轴是与水平垂直的,好像树立一样,所以称之为立式渣浆泵。


立式渣浆泵结构图
