液下渣浆泵结构_型号


发布时间:2015-12-06

本文主要就液下渣浆泵的结构、型号进行了说明,对国内两种最畅销的液下渣浆泵SP系列和ZJL系列进行了详细说明。

更多产品信息渣浆泵型号大全

一、关于液下渣浆泵的名称

目前国内最畅销的液下渣浆泵有SP系列和ZJL系列,在行业内为了简单区分一般称SP系列为液下渣浆泵,ZJL系列为立式渣浆泵,其实两种泵严格来说都是立式液下渣浆泵

SP系列为国外引进技术。

ZJL为国内自主技术。

因为该类型渣浆泵工作运行时泵的一部分需要浸入液下,顾名思义液下渣浆泵。

液下渣浆泵结构是立式的,所以又是立式渣浆泵。

二、液下渣浆泵结构

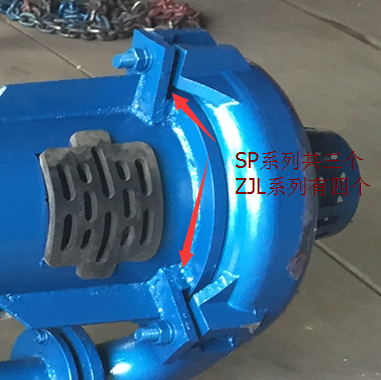

1、两种液下渣浆泵的结构非常类似,从外形乍看是一样的,只有少许细节略有不同,最容易分辨的便是泵体螺栓数量,SP的有3个,ZJL的有4个。如图:

液下渣浆泵泵体螺栓展示局部

2、其结构特点:立式、单泵壳、离心式、单级、单吸、无轴封,其中叶轮SP的为半开式叶轮,ZJL的为闭式叶轮。

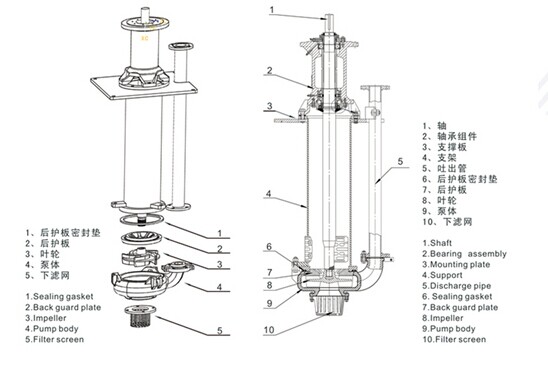

3、液下渣浆泵立体及切面结构图:

液下渣浆泵结构详细图

三、液下渣浆泵型号

SP液下渣浆泵型号有:40PV-SP(R)65QV-SP(R)100RV-SP(R)150SV-SP(R)200SV-SP(R)250TV-SP(R)300TV-SP(R)

型号意义:以65QV-SP(R)为例,65表示泵出口直径65mmQV托架型式,SP系列代码,R表示衬胶。

ZJL立式渣浆泵型号有:40ZJL-2140ZJL-2540ZJL-3550ZJL-2050ZJL-3550ZJL-4065ZJL-3080ZJL-36100ZJL-34150ZJL-35

型号意义:以65ZJL-30为例,65表示泵出口直径65mmZJ表示渣浆泵,L表示立式,30表示叶轮直径30cm

液下渣浆泵主要应用于洗煤、选矿是耐磨渣浆泵的重要组成部分。
